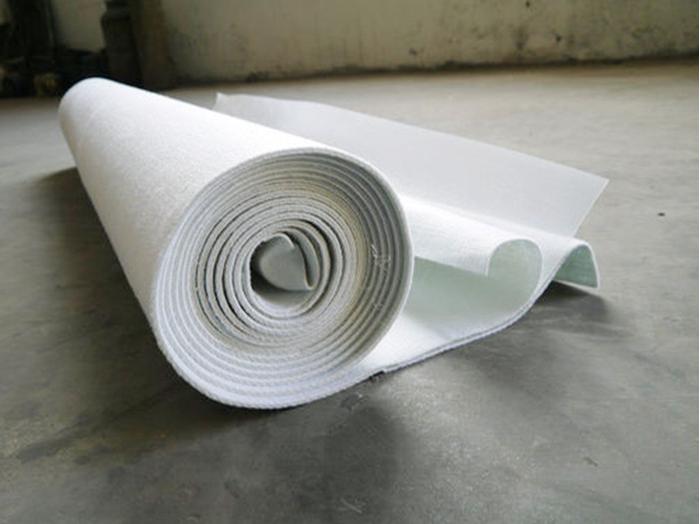

復合土工膜是用土工織物與土工膜復合而成的不透水材料，它主要用于防滲，復合土工膜分為一布一膜和兩布一膜、寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。

復合土工膜性能

復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。

復合土工膜是在薄膜的一側或兩側貼上土工布，形成復合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。

復合土工膜施工

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。

施工注意事項

（1）使用須采用埋入式：覆蓋厚度不宜小于30cm

（2）整修防滲系統應有：墊層、防滲層，過渡層、保護層組成。

（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內的草皮、樹根要清除。與膜接觸面鋪設粒徑小的沙土或粘土作防護層。

（4）鋪設時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。

（5）施工時，應避免石塊，重物直接砸在土工膜上，最好邊施工，邊鋪設膜，邊覆蓋保護層。

復合土工膜的接縫

復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)

接縫注意事項

（1）復合土工膜的接縫處理是施工的關鍵程序，直接影響工程運行壽命，據質量檢測表明，采用熱焊方法比較理想。（也可用專用膠粘接）熱焊方法是PE土工膜相接的表面加熱處理，使之表面熔化，然后通過壓力使之融合成一體，

（2）土工膜最好沿一定方向鋪設，土工膜兩邊均預留一定PE膜與PET不粘合層，鋪設時要調整好每個單元土工膜走向，以便于兩個單元土工膜的焊接。、

（3）土工膜鋪設后，要用砂袋壓住，以防風動，邊緣接縫處要求不能有污物、水分、塵土等。

（4）焊接前要調整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶，且平整、無折皺。

（5）焊接時，最好是具有一定經驗的技術人員焊接，焊接使用專用焊接機進行焊接。要調整好溫度和速度，（也可膠粘接）。

五、焊接與鋪設技術

焊接技術

①焊道搭接寬度：80~100mm;平面和垂直面的自然褶皺分別為：5%~8%;預留伸縮量：3%~5%;邊角料剩余量：2%~5%。

②熱熔焊接工作溫度280~300℃;行進速度2~3m/min;焊接形式為雙焊道。

③破損部位修復方法，裁剪規格相同的材料，熱熔粘補，聚乙烯膠密封。

④焊道處無仿布的連接，采用機械縫合。

⑤水下管口的密封止水，采用GB橡膠止水條密封，金屬包扎并防腐處理。

2、鋪設技術

①復合土工膜鋪設和展開方向，由E向W或由W向E進行，每幅鋪設長度中，包括兩側擋水墻高度一次完成。

②鋪設順序，自渠道軸線向S、N兩側推進。

③施工工序，先做湖底復合土工膜的砂漿保護層(20-30mm)，再做與垂直擋水墻的粘貼。

④復合土工膜與擋水墻的粘貼工藝。將粘接劑涂刷在復合土工膜與擋墻的粘貼面上，干燥靜置時間約5分鐘，然后進行粘貼、擠壓、佛平。粘接劑由瀝青乳膠涂料、水泥、水拌合而成。粘貼完畢，在水位線以上釬釘錨固，并做防水、防腐處理。
